1. Standard: EN1092-1
2. Type: Blind Flange, Blank Flange (Flat Face)
3. Pressure: PN10
4. Size: DN15 - DN2000, larger Sizes available on request
5.
Raw Material: P245GH, P250GH, P265GH, C22.8, S235JR
6. Process: Forged 7.Basic requirements for Material and Flange

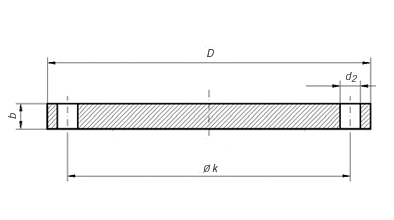

EN 1092-1 TYPE 05 PN10 BLIND FLANGE
Diameter
Flange
Screws
Weight
(7,85 Kg/dm3)
k
D
b
d2
Thread
Bolt holes
KG
200
295
340
24
22
M20
8
16,500
250
350
395
26
22
M20
12
24,100
300
400
445
26
22
M20
12
30,800
350
460
505
26
22
M20
16
39,600
400
515
565
26
26
M24
16
49,400
450
565
615
28
26
M24
20
63,000
500
620
670
28
26
M24
20
75,200
600
725
780
34
30
M27
20
124,000
700
840
895
38
30
M27
24
183,000
800
950
1015
48
33
M30
24
297,000
900
1050
1115
50
33
M30
28
374,000
1000
1160
1230
54
36
M33
28
492,000
1200
1380
1455
66
39
M36
32
842,000
Tutte le nostre flange rispettano le normative europee EN - italiane UNI - tedesche DIN - americane ANSI. Realizziamo flange piane - libere - per cartelle - a collarino - filettare - cieche I materiali impiegati sono: Acciaio al carbonio = ASTM A105 - C22,8 - RST37,2, Acciaio inossidabile = ASTM A182 F304 - F316L
Toutes nos brides respectent les normes européennes EN - italiennes UNI - allemandes DIN - américaines ANSI. Nous réalisons des brides plates - libres - en collet -filetées - pleines.Les matériaux employés sont: Acier au carbone : ASTM A 105 - C22,8 - RST37,2, Acier inoxydable : ASTM A 182 F304 - F316L
Alle unseren Flansche entsprechen den europäischen (EN), italienischen (UNI), deutschen (DIN) und US-amerikanischen (ANSI) Normen. Wir stellen glatte Flansche - lose Flansche -, Vorschweißflansche -Gewindeflansche und Blindflansche her. Wir verwenden folgende Materialien: Kohlenstahl = ASTM A105 - C22,8 - RST37,2, rostfreien Stahl = ASTM A182 F304 - F316L
