Norms GOST 12820-80, ГОСТ 12820-80 Plate Flange PN2.5Mpa | Фланцы ГОСТ 12820-80, Фланцы ГОСТ 12821-80, Кованный Фланец, Производитель, экспортер

Давление PN = 2,5 МПа (25 кгс/с м²)
Наименование	D, мм	D1, мм	dв, мм	b, мм	d, мм	отв., шт.	Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-25 ст.3 (20)	95	65	19	14	14	4	0,7
Фланец плоский ГОСТ 12820-80 (01) 1-20-25 ст.3 (20)	105	75	26	16			1
Фланец плоский ГОСТ 12820-80 (01) 1-25-25 ст.3 (20)	115	85	33	16			1,2
Фланец плоский ГОСТ 12820-80 (01) 1-32-25 ст.3 (20)	135	100	39	18	18		1,8
Фланец плоский ГОСТ 12820-80 (01) 1-40-25 ст.3 (20)	145	110	46	19			2,2
Фланец плоский ГОСТ 12820-80 (01) 1-50-25 ст.3 (20)	160	125	59	21			2,7
Фланец плоский ГОСТ 12820-80 (01) 1-65-25 ст.3 (20)	180	145	78	21		8	3,2
Фланец плоский ГОСТ 12820-80 (01) 1-80-25 ст.3 (20)	195	160	91	23			4,1
Фланец плоский ГОСТ 12820-80 (01) 1-100-25 ст.3 (20)	230	190	110	25	22		5,9
Фланец плоский ГОСТ 12820-80 (01) 1-125-25 ст.3 (20)	270	220	135	27	26		8,3
Фланец плоский ГОСТ 12820-80 (01) 1-150-25 ст.3 (20)	300	250	161	27			10,1
Фланец плоский ГОСТ 12820-80 (01) 1-200-25 ст.3 (20)	360	310	222	29		12	13,3
Фланец плоский ГОСТ 12820-80 (01) 1-250-25 ст.3 (20)	425	370	273	31	30	12	18,9
Фланец плоский ГОСТ 12820-80 (01) 1-300-25 ст.3 (20)	485	430	325	32	30	16	23,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-25 ст.3 (20)	550	490	377	38	33		34,4
Фланец плоский ГОСТ 12820-80 (01) 1-400-25 ст.3 (20)	610	550	426	40	33		44,6
Фланец плоский ГОСТ 12820-80 (01) 1-500-25 ст.3 (20)	730	660	530	48	39	20	67,3
Фланец плоский ГОСТ 12820-80 (01) 1-600-25 ст.3 (20)	840	770	630	49	39	20	90,87
Фланец плоский ГОСТ 12820-80 (01) 1-800-25 ст.3 (20)	1075	990	820	63	45	24	181,43

Проход условный Dy	Py 2,5 МПа (25 кгс/см2)
	dн	dв	b	Масса, кг
	dн	dв	b	с соединительным выступом	с выступом	с впадиной
10	14	15	14	0,63	0,64	0,61
15	18	19	14	0,70	0,71	0,68
20	25	26	16	0,98	0,97	0,94
25	32	33	16	1,17	1,17	1,13
32	38	39	18	1,77	1,76	1,72
40	45	46	19	2,18	2,15	2,11
50	57	59	21	2,71	2,80	2,76
65	76	78	21	3,22	3,21	3,14
80	89	91	23	4,06	4,00	3,95
100	108 (А)	110	25	5,92	5,89	5,72
100	114 (Б)	116	25	5,72	5,66	5,52
125	133 (А)	135	27	8,26	8,25	8,23
125	140 (Б)	142		7,94	8,07	7,91
150	152 (А)	154		10,51	10,50	10,22
	159 (Б)	161		10,12	10,07	9,83
	168 (В)	170		9,63	9,51	9,34
(175)	194	196	29	11,49	11,43	11,19
200	219	222	29	13,34	13,24	13,01
(225)	245	245	31	16,93	16,82	16,52
250	273	273	31	18,90	18,78	18,52
300	325	325	32	23,95	23,53	23,29
350	377	377	38	34,35	34,57	34,18
400	426	426	40	44,62	44,01	43,56
(450)	480	480	44	51,80	51,10	50,71
500	530	530	48	67,30	66,63	66,36
600	630	630	49	90,87	89,13	88,91
(700)	720	720	55	126,82	124,92	124,11
800	820	820	63	181,43	174,52	174,15

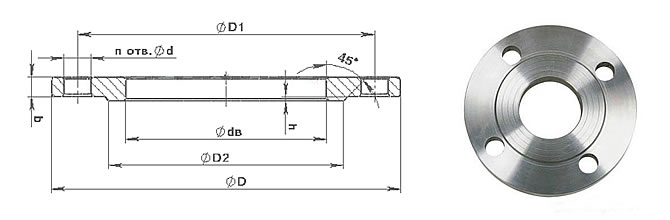

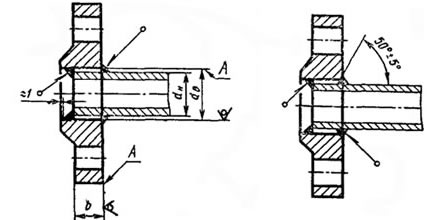

Фланцы стальные плоские приварные с соединительным выступом по ГОСТ 12820-80
